為保障超高頻應用的射頻性能，我司特研發出RFID超高頻UHF專用饋線，可按客戶要求訂制各長度超高頻跳線。常用接頭規格：TNC內螺內針，TNC內螺內孔，N頭內螺內針。印字：Radio Frequency Feeder FD7618-5D 2018（代表年）02（代表第幾周）米數

超高頻饋線參數

導體(純銅)：1.8mm；
屏蔽層厚(鋁箔+純銅編織)：0.25mm；
外徑(聚氯乙烯/聚乙烯)：7.5mm；
阻抗：50Ω；
衰減：900MHz：0.21dB/m
最小彎曲半徑：35mm
抗壓扁力:0.54kg/mm2
抗張強度：54.5kg
絕緣電阻：500MΩ/Km
最高頻率：23GHz
駐波比：≤1.2
電容：81pF/m
電感：0.20μH/m
屏蔽效率：>92dB
相位穩定：<18ppm/℃
使用溫度：－25℃～＋70℃
安裝溫度：－25℃～＋70℃
注意事項：

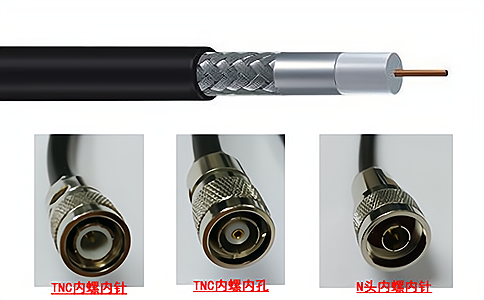

1、我司常用接頭規格：TNC內螺內針，TNC內螺內孔，N頭內螺內針（具體請參看下圖），請務必看清楚接口。
2、饋線部署注意不能過度彎曲，會影響射頻性能。

超高頻饋線應用案例

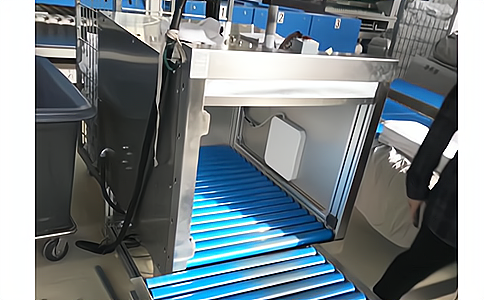

應用案例：RFID應用于服裝物流管理整箱掃描通道

應用案例：RFID應用于服裝服裝智能試衣間

應用案例：RFID應用于會展人員智能管理

超高頻饋線相關產品介紹

RFID超高頻UHF圓極化天線UA2626是一款高性能的電子標簽讀寫器天線，工作頻率860MHz-940MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B協議�？蓮V泛應用于倉儲進出庫管理、固定資產管理、智能工具柜、智能書架、智能文件柜、漂流書柜、檔案管理、物流分揀、證照管理車輛管理、智能稱重共享書柜、微型圖書館、分布式圖書館、醫療耗材貨架、門禁考勤、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

RFID超高頻UHF圓極化天線UA2626

RFID超高頻工業應用天線UA1313是一款高性能高強度的UHF電子標簽讀寫器天線，工作頻率860-960MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B協議�？蓮V泛應用于工位產線、固定資產管理、智能工具柜、模具定位、智能書架、智能文件柜、共享書柜、服裝物流、微型圖書館、分布式圖書館、漂流書柜、智能檔案柜、藥品監管、紅酒管理、門禁、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

RFID超高頻工業應用天線UA1313

RFID超高頻分體式電子標簽讀寫器UR6258是基于IMPINJ R2000/E710芯片深度開發的一款高性能的UHF超高頻電子標簽讀寫器，支持ISO18000-6C(EPC CLASS1 G2)協議 ISO 18000-6B協議，支持RS232、RJ45（TCPIP）等多種通訊接口，4個外接TNC天線接口，廣泛應用于進出倉儲管理、圖書管理、稱重管理、固定資產管理、物流分揀、智能工具柜、醫療耗材管理柜、智能交通、門禁系統、智能檔案柜、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

RFID超高頻分體式電子標簽讀寫器UR6258

RFID超高頻（UHF）智能柜安卓（ANDRIOD）控制器UKA02集成了RFID、安卓系統，它內置安卓主板、8口高性能的嵌入式R2000/E710芯片超高頻電子標簽讀寫器模塊、錄像模塊、4G全網通/WIFI/以太網通信模塊以及大尺寸的高分辨率彩色寬屏接口，具有電插鎖/磁力鎖接口、RS232、RS485、USB等擴展接口。它通過RFID射頻識別技術，能夠自動識別智能柜內部貼有超高頻電子標簽的的物品，并將相關信息通過4G全網通/WIFI/以太網通信發送到云平臺；通過云平臺，可以對電插鎖進行控制，實現掃碼/刷卡開門、關門盤點；通過云平臺，可以遠程發布廣告信息到彩色寬屏顯示。主要應用于智能工具管理、智能工具柜、智能檔案柜、智能文件柜、固定資產管理、智能零售柜、智能鑰匙柜、智能藥品柜、醫療耗材柜等智能終端領域。

RFID超高頻（UHF）智能柜安卓（ANDRIOD）控制器UKA02

RFID超高頻UHF遠距離抗金屬資產管理標簽UT9135具有優異的抗金屬特性，具有很高的高性價比，高強度封裝可應用于惡劣的工作環境，特殊的設計使得標簽具有遠距離讀取能力，工作頻率902~928MHz，ISO18000-6C(EPC CLASS1 G2)協議。主要應用于固定資產管理、設備巡檢、建材管理、車輛識別系統車輛管理、倉儲管理、大型戶外資產、電力設備及汽車部件等管理。

RFID超高頻UHF遠距離抗金屬資產管理標簽UT9135

RFID超高頻柔性抗金屬標簽UT6601，支持ISO18000-6C(EPC CLASS1 G2)協議，采用獨特的柔性天線設計，使標簽整體可彎曲，以便粘貼于曲面標的物上，并且標簽可用專用的RFID標簽打印機打印，主要用于固定資產管理、工具管理、產線管理、設備巡檢等RFID應用系統。

RFID超高頻柔性抗金屬標簽UT6601

RFID超高頻（UHF）抗金屬陶瓷卡車輛管理標簽UT5867，支持ISO18000-6C(EPC CLASS1 G2)協議，標簽天線采用鍍銀天線，芯片焊接在天線上并用環氧樹脂灌封保護，結合采用具有非常好的介電常數的陶瓷材質封裝，金屬表面應用具備優良的讀取效果，同時陶瓷集采具有良好的防拆性能，標簽用優質3M膠粘貼在標的物上便不易拆除，暴力拆除，將會破壞標簽天線，損壞標簽，從而使標簽失去工作能力而達到標簽的防轉移功能。而在非金屬表面，也超越同類產品的讀取距離和使用性能。此產品適用于車輛管理、車輛識別系統、產品部件跟蹤、石油、天然氣管道巡查、固定資產管理及高壓容器的無線射頻識別管理等場合。

RFID超高頻（UHF）抗金屬陶瓷卡車輛管理標簽UT5867

RFID智能工具柜UZ02，是上海營信針對高端制造、能源企業、各類應急作業點、各類檢修廠等行業開發的智能工器具管理柜，采用安卓6.0以上系統，結合基于R2000/E710芯片深度開發的超高頻讀寫器UR6286，以及智能鎖控系統，針對智能柜金屬環境開發的高性能天線UA1313以及針對工具管理開發的UT8137電子標簽，對各類作業工具、測量儀器、安全帽、防護服、保護手套等工器具進行無人值守智能化管理。通過APP在領用歸還時控制超高頻讀寫器盤點裝有工具標簽的工器具，顯示借還清單以及庫存清單，并采用刷卡、刷身份證或刷二維碼識別對借還人進行權限管理。

RFID智能工具柜UZ02

RFID超高頻通道門UDX，是一款高性能的可量身定制的通道設備，可定制安卓或windows系統，可定制蜂鳴器和指示燈，可定制顯示屏，可定制表面印刷，工作頻率902～928MHz，支持UHFEPCGen2(ISO18000-6C)、ISO18000-6B格式超高頻電子標簽，支持RS232、RS485和TCPIP網絡等多種用戶接口。是倉儲管理、無人值守工器具庫房管理、圖書管理、檔案管理、會議簽到、開放式考勤、固定資產、分揀線控制的理想選擇。

RFID超高頻通道門

RFID超高頻（UHF）安卓（Android 11.0(不定期升級)）手持終端MT50A搭載8核2.0GHz高性能處理器，結合安卓Android 11.0(不定期升級)系統， 配備3GB RAM + 32GB ROM內存，以及5.5寸IPS高亮屏，選配條碼(一維或二維)，RFID低頻(125KHz)，高頻(13.56MHz)，超高頻(902-928MHz)高性能模塊。6面均可承受1.5米高度跌落到水泥地面的沖擊，IP等級可達IP65�？蓮V泛應用于物流快遞、設備巡檢、固定資產管理、醫療護理、防偽溯源、產品質檢、水電抄表、服裝訂貨、移動銷售作業等多種無線射頻識別（RFID）系統。

RFID超高頻（UHF）安卓（Android 11.0(不定期升級)）手持機MT50A

RFID國標軍標多用途手持機MT3，采用八核高性能處理器，結合安卓Android 11.0(不定期升級)操作系統，配合條碼(一維或二維)，RFID高頻(13.56MHz)，ISO15693讀卡距離可達30cm，超高頻(860MHz-960MHz高性能基于IMPINJ R2000/E710芯片深度開發)模塊，標準識別距離可達20米，可支持國標GB29768協議，軍標GJB7377.1A-2011/2018協議，WIFI 2.4G/5G雙頻，4G全網通，GPS。可廣泛應用于機要檔案管理、設備巡檢、固定資產管理、醫療護理、防偽溯源、產品質檢、倉儲管理、移動作業等多種無線射頻識別（RFID）系統。

RFID國標軍標多用途手持機MT3

您看RFID超高頻UHF（902-928MHz）專用饋線UAK能否滿足您的場景？馬上聯系技術顧問，免費獲取針對性方案！

需要更詳細產品資料請下載： 或下載上海營信產品和應用PDF：
